特点:

  • 美国原装进口.
  • “测量瞄准一体化”望远镜式设计.
  • “测1000米量程,30厘米精度,倾角精度0.25度,性价比高.
  • 便携轻巧、亚米级、多功能激光测距测高仪.
  • 单人遥测作业、操作简单、便于野外测量使用.

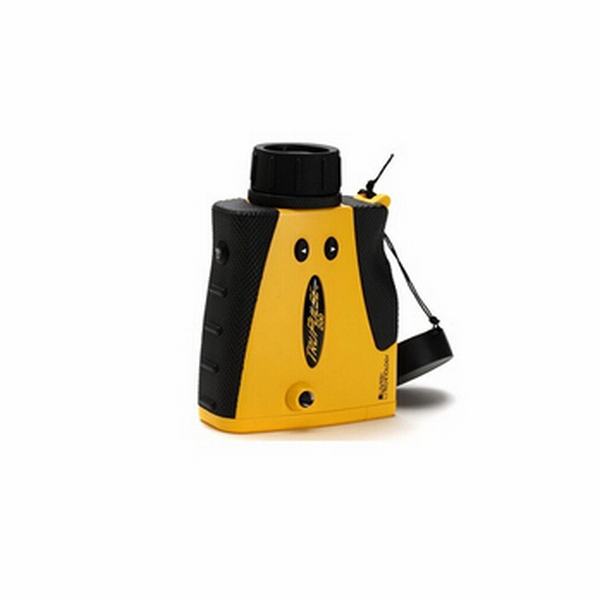

  • 图柏斯TruPulse 200/B集免反射棱镜激光测距、倾斜角传感器于一身,有透明清晰的LCD显示光学系统, “测量瞄准一体化”的设计,更使得您在瞄准的同时即可测量并读数,大大减少了视差,使测量更准确.
  • RS232串口或蓝牙通讯(TruPulse200B带蓝牙),测量数据可实时传输至PC、GPS等设备。

图柏斯TruPulse200/B功能优势在于:
全新款图柏斯TruPulse200激光测距测高仪,继承和涵盖了已有版本的图柏斯™ 200的所有优点, 并于2012年有了新的改进,外壳表面粗糙化设计使操作更牢固防滑,新增二维空间接线程序(新功能说明见后页),使其功能更强大.
1)  操作简单,可进行单点测距测角、两点测跨距、三点测高等功能操作:
单点测距测角(SD/HD/VD/INC)、两点垂直向测跨距(ML)、 三点测高度差(HT).
2)空间中垂直向两点间测跨距:对空间中垂直向任意不可见两点之间
的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)等参数可直接测量并读取数据;

图1(单点测量测斜距、垂直距、水平距、倾斜角)            图2 (三点测高差)
图3 (二维ML垂直向两点测跨距和坡度 图示)         图4(二维ML测量跨距参数图示)
二维ML功能图示详解:
——–通过内置的垂直向二维空间接线例行程序测跨距功能的说明(如上图3、4所示)
垂直向空间接线程序计算描述二维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示垂直向二维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.该功能适用于不可见坡度的测定和从一个地点的高度变化.
该简单测量程序提示你对目标进行两次测量: “Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的四个参数值: HD, VD, SD, INC.如上图3、4所示:

  • HD: 水平距: 不可见线的水平部分.
  • VD: 垂直距: 点#1 和点 #2之间的高度变化.
  • SD: 斜距: 不可见线的长度.
  • INC: 倾斜角: 点#1 和点 #2之间的倾斜角度

该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。
简单操作步骤指引:   (图柏斯200和200B适用)
1.安装电池:   按压并向内向下滑动即可取下电池盒盖,安装两节AA电池;
2.开机:       按下FIRE键,开机;
3.选取目标:   选取一个目标,透过目镜观测并用十字准线瞄准目标;
4.测量目标:   按住FIRE键,一旦显示测量数据,即可松开按键;
5.关机:       同时按住上下方向键4秒钟,可关闭仪器电源;
基本操作项目指引:  (图柏斯200和200B适用)
1.测量单位的选择:
您可以选择Yards(码)/Meters(米)/Feet(英尺)为测距测量单位;
选择Degree(度)或者%(百分比斜率)为测倾斜角测量单位;
可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时即可按上下方向键进行单位的选择.
2.蓝牙功能的打开:
可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时再按▽ 下向键可显示“Bt”选项(适用于TruPulse200B),再按下FIRE发射键就可通过上下方向键选择打开或关闭蓝牙功能.
3.测量模式的选择:
开机后,通过上下方向键,您可随意选择斜距(SD)/倾斜角(INC)/水平距(HD)/垂直距(VD)/高度(HT)/ 垂直向两点间测跨距(ML)六种测量模式.
4.目标模式的选择:
TruPulse200(B)有五种目标模式,分别是:标准模式(Std)/连续模式(Con)/近距模式(Clo)/远距模式(Far)/过滤模式(Flt)(在数据显示区前部显示”F”字样).
可按住△ 上向键4秒钟以进入目标模式设置,通过上下键可选择目标模式,以Fire键确认选择.
5.简单故障排除方法:
(1)无法开机:       请检查电池并确定按下FIRE开机键.
(2)无法获取目标:   请确保已开机/镜头无遮挡/仪器稳固/按住FIRE激光发射键.
规格说明:
尺寸: 12厘米 x 5厘米x 9厘米
重量: 285克
数据通信: 串行,通过有线RS232(标准)或无线蓝牙(适用于TruPulse200B)
电源:额定3.0伏直流电;
电池类型: (1)CRV3或(2)AA
电池使用时间: AA: 约75,000次测量 (蓝牙启用,60,000次)
CRV3:约150,000次测量 (蓝牙启用,120,000次)
**=20小时连续使用
视力安全: FDA一级(Class1)(CFR 21)
环境: 防撞、防水和防尘 (NEMA 3, IP 54)
温度: -4° F到+140° F     (-20° C到+60° C)
光学: 7倍放大率 (视野: 100米@915米处)
显示器: 观测器内液晶LCD显示器
操作方式: 竖握操作
单位: 英尺、码、米和度
脚架: 标准相机脚架安装孔  1⁄4″ ~20母螺纹
测量范围:
距离: 0~1,000米(一般目标), 0~2,000米(反射性目标)
倾角: ±90 度
精确度:
距离: ±30厘米(一般目标)   ±30厘米~1米 (微小和灰暗目标)
倾角: ±0.25 度
测量模式: 水平距离、垂直距离、斜距和倾斜角(或百分比斜率)
灵活的三点高差测量程序(可自动排序)
垂直向两点间测跨距程序
目标模式: 标准、最近距、最远距、连续和过滤(要求使用反射器和树叶过滤器)模式。
规格选型

图柏斯TruPulse® 系列性能参数及功能配置
功能 TruPulse200L TruPulse 200X TruPulse 200/B TruPulse 360/B TruPulse 360R
测距测高(HD,VD,SD,HT) 量程:1 -1750 m精度:
+/- 1m
量程:0 -1900 m (一般目标)0 -2500m (高反射目标)
精度:
+/- 4cm(400米内一般目标)
+/- 15cm(1000米内一般目标)
+/- 30cm(微小灰暗目标)
量程:0 -1000 m  (一般目标)0 -2000m   (高反射目标)
精度: +/- 30cm
测倾斜角(INC) 量程:+/- 90 deg精度:
+/- 0.5deg
量程: +/- 85 deg精度: +/- 0.1 deg 量程: +/- 90 deg精度: +/- 0.25 deg
测方位角AZ 量程: 0~359.9 deg精度: +/- 1 deg
两点间跨距测量       (即:ML) 二维 二维 二维 三维 三维
测量目标模式设定
内置串口(RS232
蓝牙数据传输 B型号有 B型号有
手持操作方式(横握 / 竖握) 竖握 横握 竖握 竖握 横握
