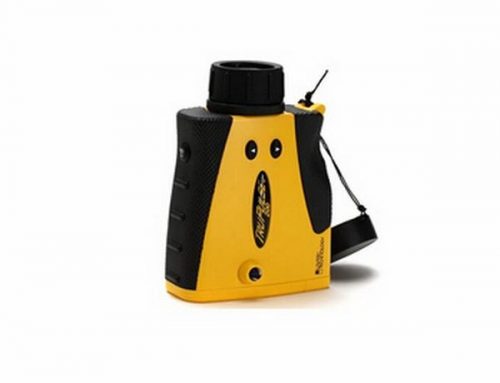

图柏斯TruPulse360R 激光测距仪

图柏斯TruPulse360R 激光测距仪

特点:

  • 继承和涵盖了图柏斯TruPulse360B的所有功能及优点.
  • 防护等级提高,由旧款的IP54提高到IP56,更坚固耐用,更防水.
  • 水平横握操作设计,更方便,适合日常使用习惯.
  • 水内置电子罗经,可测方位角.
  • 空间任意两点间测跨距:对空间中任意两个目标,只需分别瞄准且按下测量键,即可直接测得两目标之间的斜距(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数,无需走到现场,更省时高效且安全.
  • 集免反射棱镜激光测距、垂直角传感器、电子罗经于一身,使得仪器升级为一个简约的全站仪.
  • RS232串口或蓝牙通讯,测量数据可实时传输至PC、GPS等设备。
  • 独有的TruVector TM三轴倾角和三轴电子罗经新技术,可允许您进行任意姿态操作,真正体验360度测量的新感觉.

图柏斯TruPulse360R功能优势在于:

1)横握操作: 更贴近于望远镜的操作,更适合您的测量习惯;

2) 防护等级提高: IP56的防护等级,使其更坚固耐用和防水,测量更安全;

3)可测方位角,可进行单点测距测角、两点测跨距、三点测高等功能操作:

单点测量(SD/HD/VD/INC/AZ)、两点测跨距(ML)、 三点测高度差(HT).

4)空间中任意两点间测跨距:

可直接测量空间中任意不可见两点之间的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数,并实时读取数据;

图柏斯TruPulse360R 激光测距仪 1     图柏斯TruPulse360R 激光测距仪 2

图1(单点测量测斜距、垂直距、水平距、倾斜角)           图2 (三点测高差)

图柏斯TruPulse360R 激光测距仪 3图柏斯TruPulse360R 激光测距仪 4

图3 (三维ML两点测跨距图示)                                   图4 (三维ML测量跨距参数图示)

三维ML(即:3D ML)功能图示详解:

三维空间接线例行程序测空间任意两点间跨距功能的说明(如上图34所示)

三维空间接线程序计算描述三维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示三维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.方位角(AZ).

该简单测量程序提示你对目标进行两次测量: "Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的五个参数值: HD, VD, SD, INC,AZ.

  • HD: 水平距: 不可见线的水平部分.
  • VD: 垂直距: 点#1 和点 #2之间的高度变化.
  • SD: 斜距: 不可见线的长度.
  • INC: 倾斜角: 点#1 和点 #2之间的倾斜角度
  • AZ: 方位角: 点#1 和点 #2之间的水平角度

该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。

简单操作步骤指引:   (图柏斯360R适用)

1.安装电池:   按压并向内向下滑动即可取下电池盒盖,安装两节AA电池;

2.开机:       按下FIRE键,开机;

3.选取目标:   选取一个目标,透过目镜观测并用十字准线瞄准目标;

4.测量目标:   按住FIRE键,一旦显示测量数据,即可松开按键;

5.关机:       同时按住上下方向键4秒钟,可关闭仪器电源;



基本操作项目指引:  (图柏斯360R适用)

1.测量单位的选择:

您可以选择Yards(码)/Meters(米)/Feet(英尺)为测距测量单位和度(Degrees)或百分比(%)为测倾斜角或坡度的测量单位;

可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时即可按上下方向键进行测距/测角单位的选择,并按FIRE发射键确认选择.

2.蓝牙功能的打开:

可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时再按▽ 下向键可显示“Bt”选项(适用于TruPulse360B型号),再按下FIRE发射键就可通过上下方向键选择打开或关闭蓝牙功能.

3.测量模式的选择:

开机后,通过上下方向键,您可随意选择斜距(SD)/倾斜角(INC)/水平距(HD)/垂直距(VD)/高度(HT)/方位角(AZ)/ 空间任意两点间测跨距(ML)七种测量模式.

4.目标模式的选择:

TruPulse360(B)有五种目标模式,分别是:标准模式(Std)/连续模式(Con)/近距模式(Clo)/远距模式(Far)/过滤模式(Flt) (在数据显示区前部显示"F"字样).

可按住△ 上向键4秒钟以进入目标模式设置,通过上下键可选择目标模式,以Fire键确认选择.

5.简单故障排除方法:

(1)无法开机:       请检查电池并确定按下FIRE开机键.

(2)无法获取目标:   请确保已开机/镜头无遮挡/仪器稳固/按住FIRE激光发射键.

规格说明:

尺寸:  13厘米 x 5厘米x 11厘米

重量:  385克

数据通信: 串行,通过有线RS232(标准)和无线蓝牙2.0版二类(Class2).

电源: 额定3.0V直流电;

电池类型: (1)CR123A

电池使用时间:  连续使用最短8小时

视力安全:  FDA一级(Class1)(CFR 21)

环境:   防尘、防水(IP 56)

温度:  -4° F到+140° F     (-20° C到+60° C)

光学:  7倍放大率(视野:100米@915米处)

显示器: 观测器内液晶LCD显示器

操作方式: 水平横握操作

单位: 英尺、码、米和度

脚架: 标准相机脚架安装孔  1⁄4" ~20母螺纹

测量范围:

距离: 0~1,000米(一般目标), 0~2,000米(反射性目标)

倾角: ±90 度

方位角: 0至359.9度

精确度:

距离: ±30厘米(一般目标)   ±30厘米~1米 (微小和灰暗目标)

倾角: ±0.25 度

方位角: ±1 度

测量模式: 水平距离、垂直距离、斜距和倾斜角(或百分比斜率)

灵活的三点高差测量程序(可自动排序)

空间任意两点间测跨距程序

目标模式: 标准、最近距、最远距、连续和过滤(要求使用反射器和树叶过滤器)模式。

规格选型

图柏斯TruPulse® 系列性能参数及功能配置
功能TruPulse200LTruPulse 200XTruPulse 200/BTruPulse 360/BTruPulse 360R
测距测高(HD,VD,SD,HT)量程:1 -1750 m精度:

+/- 1m

量程:0 -1900 m (一般目标)0 -2500m (高反射目标)

精度:

+/- 4cm(400米内一般目标)

+/- 15cm(1000米内一般目标)

+/- 30cm(微小灰暗目标)

量程:0 -1000 m  (一般目标)0 -2000m   (高反射目标)

精度: +/- 30cm

测倾斜角(INC)量程:+/- 90 deg精度:

+/- 0.5deg

量程: +/- 85 deg精度: +/- 0.1 deg量程: +/- 90 deg精度: +/- 0.25 deg
测方位角AZ量程: 0~359.9 deg精度: +/- 1 deg
两点间跨距测量       (即:ML)二维二维二维三维三维
测量目标模式设定
内置串口(RS232
蓝牙数据传输B型号有B型号有
手持操作方式(横握 / 竖握)竖握横握竖握竖握横握
